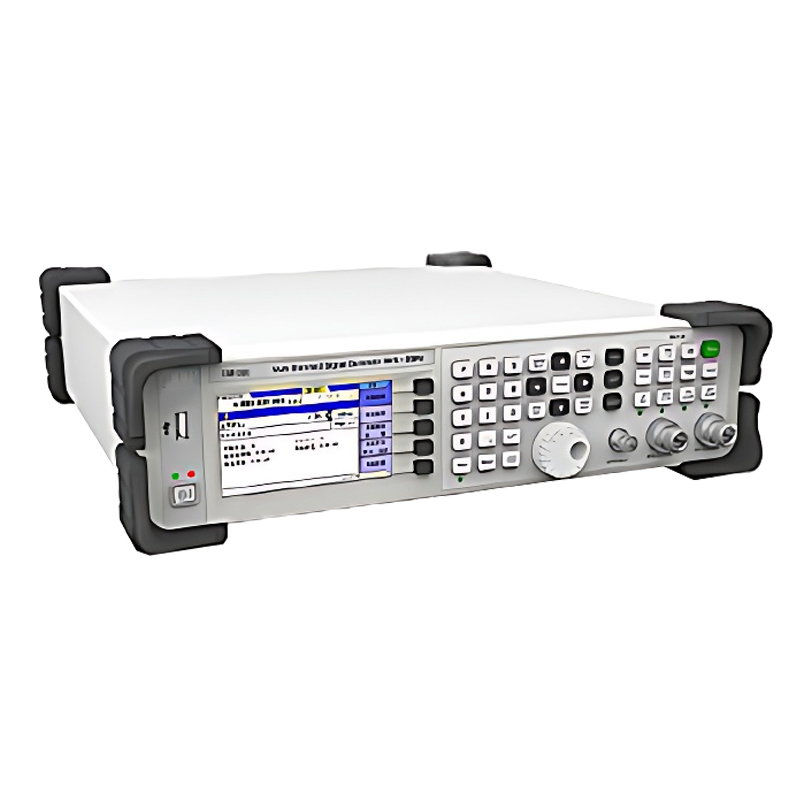

宽频覆盖・多功能集成的射频测试优选方案：鼎讯 TM-060 信号源

核心优势：宽频覆盖，全能适配多元测试场景

全频段覆盖，打破应用边界

TM-060信号源频率范围宽达9kHz～6.0GHz，无缝覆盖从低频音频信号到C波段微波信号的全场景需求，可完美适配移动通信（2G/3G/4G/5G Sub-6G）、广播电视、物联网、导航定位、雷达系统、电磁兼容（EMC）预测试等多领域信号激励需求。设备频率分辨率高达0.23Hz，基准频率10MHz，温度稳定度达±0.5ppm（选件可提升至±5ppb），老化率±1ppm/年（选件±0.1ppm/年），为精密测试提供稳定可靠的频率基准，确保测试数据的准确性与重复性。

大动态功率，精准稳定输出

设备具备出色的功率输出能力，输出功率范围覆盖-120dBm至+10dBm（其中9kHz～50kHz频段为-120dBm～0dBm），电平误差≤±1dB，驻波比（VSWR）≤1.8，满足不同测试场景下的功率需求。内置ALC（自动电平控制）功能，ALC动态范围典型值50dB，电平设置时间≤5ms（ALC打开状态），有效保障输出电平的稳定性与一致性；最大反向功率达1W，可有效保护设备免受意外信号反射损伤，延长设备使用寿命。

全类型调制，满足多样测试需求

TM-060集成丰富的调制功能，全面覆盖模拟、数字、脉冲、线性调频等多种调制方式，适配不同行业的专项测试需求：

• 模拟调制：支持AM（调制深度0％～100％，调制速率20Hz～1MHz）、FM（最大频偏2MHz，调制速率20Hz～1MHz）、ϕM（调制相位0°～360°，调制速率20Hz～1MHz）及脉冲调制，适配传统射频设备测试；

• 数字调制：支持ASK、PSK、FSK等通用数字调制格式，满足现代数字通信设备的研发与测试；

• 专用调制：可定制SSB、DSB、CW等调制方式，适配特殊场景测试需求；

• 线性调频：结合脉冲调制功能，可模拟雷达信号输出，专门适配雷达系统的调试与验证工作。

内置低频源，扩展测试灵活性

设备内置多功能低频输出模块，可独立产生正弦波（0.1Hz～500kHz）、方波（0.1Hz～20kHz）、三角波、锯齿波（0.1Hz～100kHz）等多种函数波形，电压设置范围200mVp-p～2.0Vp-p，分辨率1mV。该低频输出可作为独立调制源或外部设备激励信号，无需额外配备低频发生器，大幅提升测试效率，降低测试成本。

灵活扫描功能，便捷完成专项测试

支持步进扫描与列表扫描两种核心扫描方式，扫描模式可自由切换单次或连续，触发方式支持自动与外部触发，适配不同测试节奏需求。其中，步进扫描点数可达2～65535点，列表扫描点数2～16383点，驻留时间可在20ms～50s之间灵活调节。频率/幅度扫描、幅频扫描等功能集成一体，用户可便捷完成器件频响特性测试、滤波器调试、放大器增益测量等专项任务，提升测试效率。

低相位噪声，保障信号纯净度

在1GHz载波、+2dBm输出状态下，TM-060单边带相位噪声典型值达-98dBc/Hz@10kHz偏移，谐波典型值≤-40dBc，非谐波≤-60dBc，为高精度测量提供纯净的信号本底，有效避免杂散成分对被测系统的干扰。优异的相位噪声性能，使其特别适用于接收机灵敏度测试、本振替代、数字调制信号生成等对信号纯度要求较高的高端应用场景。

可选配射频上变频，拓展测试边界

TM-060可根据用户需求，选配射频上变频装置，进一步扩展测试能力。该装置输入中频范围200MHz±10MHz，输入信号幅度范围-50dBm～0dBm，输出信号频率301MHz～6.0GHz，输出信号幅度-120dBm～+10dBm，能够接收外部中频信号并上变频至射频输出，为系统集成与复杂测试场景提供更多可能性。

易用便捷，适配多场景部署

可编程性强，便于系统集成

TM-060提供完善的API文档支持，方便用户进行系统编程与应用拓展，可轻松集成至自动化测试系统（ATE），满足产线批量测试、科研实验二次开发等需求，大幅提升测试自动化水平与效率。同时，设备支持常规扫描、正/负斜率扫描等多种工作模式，扫描速率可在20ns～20ms之间调节，适配不同测试速度需求。

紧凑结构，环境适应性突出

设备采用标准机箱设计，尺寸为430mm×380mm×100mm，重量≤3kg，体积小巧、重量轻便，便于实验室堆叠摆放与系统集成。工作温度范围覆盖-10℃至+45℃，储存温度-40℃至+70℃，支持110V～240V 50/60Hz宽电压输入，可适配不同地区、不同环境的部署需求，稳定性强、可靠性高。

全场景应用，赋能产业升级

凭借宽频覆盖、多功能集成、高精度输出等核心优势，TM-060信号源广泛应用于电子通信、雷达、电磁兼容、教学科研等多个领域，为各行业提供全流程测试支撑：

• 通信设备测试：适配基站、终端、射频模块的研发验证与生产测试，保障通信设备性能稳定；

• 雷达系统调试：通过线性调频、脉冲调制信号模拟，支撑雷达系统的调试与性能验证；

• 电磁兼容测试：作为干扰源或标准测试信号源，为EMC预测试提供可靠激励，降低测试成本；

• 教学科研：适配高校实验室信号生成、通信原理实验、射频微波教学等场景，助力人才培养；

• 自动化测试集成：依托丰富的API接口与可编程能力，快速接入自动化测试系统，提升产线测试效率。

品牌实力，铸就可靠产品

从手持式综合分析仪到台式信号源，鼎讯信通始终坚持自主创新，深耕测试测量领域，持续丰富产品矩阵，以专业的技术、可靠的产品、完善的服务，为用户提供全方位的测试解决方案。TM-060信号源作为鼎讯信通的核心产品之一，凝聚了多年行业技术积累，以功能全面、性能稳定、性价比高的优势，成为各行业用户的优选测试仪器。

未来，鼎讯信通将继续坚守创新初心，聚焦电子通信产业发展需求，研发更先进、更贴合用户需求的测试测量产品，以专业仪器助力产业研发与生产升级，与用户携手共赢。
