国产宽频多制式信号源｜鼎讯TM-060，一站式解决射频全场景精密测试

针对行业核心测试痛点，成都鼎讯信通科技有限公司自主研发TM-060多制式信号源，凭借超宽频段覆盖、全制式调制能力、高精度稳定输出、可二次开发拓展等核心优势，实现单台设备兼顾射频与低频全场景测试，是国产通用精密射频测试仪器的标杆选型，有效助力行业完成测试设备国产化替代与测试体系标准化升级。

一、工程落地案例｜精准解决轨道交通实验室综合测试难题

1. 项目背景与行业痛点

国内某轨道交通专业研发实验室，核心业务涵盖轨道探测雷达、GSM-R车载调度终端、隧道射频漏缆及配套传感设备的研发验证、性能校准与批量质检工作。设备升级前，该实验室采用多台老旧分体式测试设备协同作业，设备功能分散、性能短板明显，难以适配高精度、高效率的现代化测试需求。具体痛点主要分为四点：一是单设备频段覆盖不全，无法同步满足雷达高频仿真与通信低频校准的双重测试需求；二是缺失脉冲与线性调频复合调制功能，无法模拟真实雷达回波信号，研发验证精度存在局限；三是设备温度稳定性较差，高低温工况下易出现电平漂移，测试数据重复性不足；四是无标准化程控接口，无法接入自动化测试体系，全程依赖人工操作，单批次综合测试耗时久，严重制约研发迭代与批量交付效率。

2. TM-060 定制化落地解决方案

为彻底突破测试性能瓶颈、精简设备阵容、搭建标准化自动化测试体系，该实验室批量引入鼎讯TM-060多制式信号源。设备依托高度集成的硬件架构、全面的测试功能、稳定的精密输出及可编程拓展能力，可单台替代多台传统分体设备，一站式完成雷达信号仿真、车载通信终端校准、低频传感链路调试、自动化批量测试四大核心工作，全面适配轨道交通领域各类设备的多维测试场景。

✅ 高精度雷达信号仿真，筑牢设备研发精度基线

TM-060内置脉冲调制与线性调频复合调制机制，可高度复刻轨道异物探测雷达的真实射频波形，精准还原实景探测工况。设备支持9kHz~6.0GHz超宽频段覆盖，搭配0.23Hz超高频率分辨率，在1GHz载波工况下可实现-98dBc/Hz@10kHz的超低相噪指标，输出信号纯净度高、杂散干扰极低，可精准捕捉雷达接收模块的微弱信号识别阈值，有效排查设备探测盲区、信号失真等研发隐患，从源头提升轨道雷达设备的研发可靠性与测试精准度。

✅ 全频段高稳校准，适配规模化批量质检

该设备具备大动态功率输出能力，在50kHz~6.0GHz核心频段内，功率输出范围覆盖-120dBm~+10dBm，整机电平误差严格控制在±1dB以内。依托高精度晶振稳频技术，设备可实现长时间连续无漂移运行，输出性能稳定可靠。同时支持步进扫描、列表扫描双模式测试，可一次性遍历数千个测试频点，20ms~50s大范围可调驻留时间，完美适配GSM-R车载终端、隧道漏缆、各类射频模块的规模化校准作业。在-10℃~+45℃标准工作温区内，设备性能始终保持恒定，显著提升批量测试数据的一致性，有效压缩单设备校准周期。

✅ 高低频一体化调试，精简实验室设备配置

仪器集成独立低频信号输出模块，可稳定输出正弦波、方波、三角波、锯齿波四类标准函数波形，全面覆盖井下轨道传感、车载音频调度、低频控制电路等配套设备的调试需求。无需额外配置专用低频信号设备，真正实现单台仪器完成射频、低频全流程一体化调试，大幅精简实验室设备体量，优化测试资源配置。

✅ 标准化程控拓展，适配自动化测试体系搭建

设备配备规范完整的API开发文档，支持远程程控、自动扫频、测试数据自动化采集与存储。技术人员可快速对接上位机系统，搭建一体化智能测试平台，全面替代传统人工手动操作，有效规避人为操作误差，显著提升实验室整体测试效率与标准化作业水平。

3. 项目落地成效

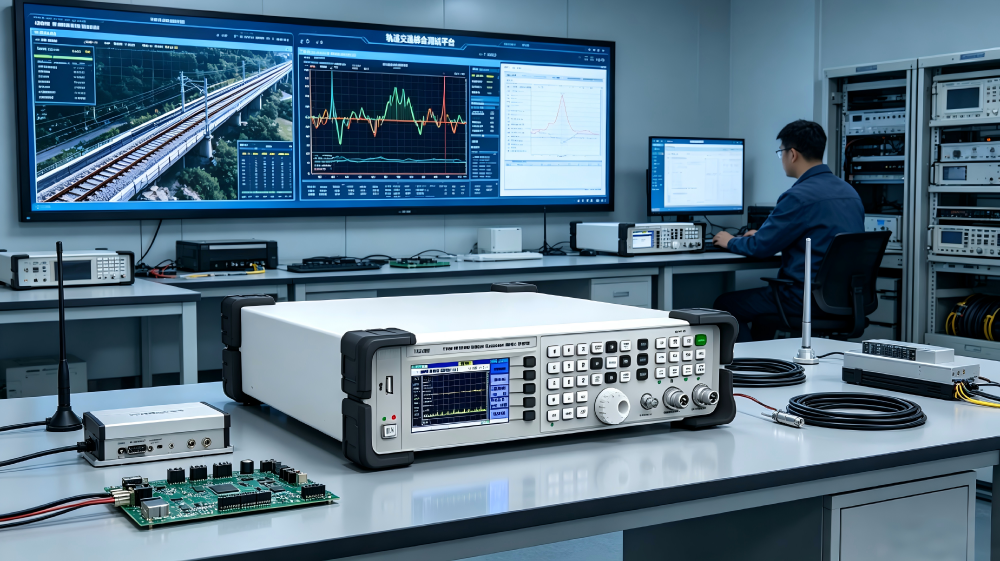

鼎讯TM-060落地应用后，该实验室测试体系实现全方位升级，在提质、增效、降本层面取得显著成果。设备替代多台传统测试仪器，精简设备配置的同时，设备采购与运维成本降低40%；自动化测试体系落地后，整体测试工时缩减60%，产品批量交付效率大幅提升；依托超低相噪、高稳定的输出特性，测试数据精准度全面优化，终端设备出厂故障率下降35%。同时，设备轻量化、紧凑型结构设计，既适配实验室固定工位常态化精密测试，也可满足户外、隧道现场便携巡检需求，多工况适配能力突出。

二、产品概述｜多功能集成通用型精密信号源

鼎讯TM-060是成都鼎讯信通自主研发的多制式通用射频信号发生器，精准适配通信研发、雷达仿真、射频器件检测、科研教学、工业测控等多领域应用场景。设备高度集成各类主流调制与拓展功能，全面支持AM、FM、ϕM、脉冲调制等模拟调制方式，兼容ASK、PSK、FSK等通用数字调制，同时可实现SSB、DSB、CW等定制化专用调制。在此基础上，设备整合频率/幅度扫描、幅频扫描、线性调频、独立低频输出、射频上变频等多元化实用功能，兼具性能稳定、操作便捷、拓展性强等核心优势，可全方位满足各行业精细化、标准化、自动化的测试需求，是国产射频测试仪器替代进口设备、优化测试流程、降低测试成本的核心优选设备。

三、核心产品优势｜精准匹配行业高端测试需求

1. 超宽频段覆盖，单设备适配全场景测试

设备频率覆盖范围达9kHz~6.0GHz，全面涵盖低频传感、物联网、民用移动通信、WiFi、微波、雷达等主流工作频段，可一站式完成多品类、多频段测试任务，彻底解决传统设备频段受限、多机频繁切换的作业痛点，有效简化测试流程、提升测试效率。

2. 高精密稳定输出，测试数据精准可控可溯源

设备搭载高精度基准晶振，标配10MHz基准频率、±0.5ppm温度稳定度，可按需选配±5ppb超高稳定度晶振，年度老化率最低可达±0.1ppm。搭配0.23Hz超高频率分辨率，频率调节精细精准；整机谐波典型值≤-40dBc、非谐波典型值≤-60dBc，信号纯净度优异。设备标配ALC自动电平控制功能，具备50dB典型动态范围，电平设置响应时间≤5ms，配合-120dBm~+10dBm大动态功率输出，将电平误差严格控制在±1dB以内，长时间连续测试无性能漂移，完全适配科研实验、量产质检、设备老化测试等高精密、高稳定性要求的专业场景。

3. 全制式调制能力，真实模拟各类复杂工况信号

设备调制功能全面、性能强劲，可精准模拟各类实景测试信号。模拟调制维度，支持0%~100%深度AM调幅、最大2MHz频偏FM调频、0°~360°可调相位ϕM调相，最高调制速率可达1MHz；同时兼容通用数字调制与定制专用调制，全面适配各类通信设备调试需求。独有脉冲调制+线性调频组合输出功能，可高度仿真雷达回波信号，为雷达设备研发、性能验证提供高精度信号支撑。搭配内置多波形低频输出功能，可实现射频、低频电路一体化调试，功能覆盖范围全面且贴合行业刚需。

4. 灵活扫描+可编程拓展，适配智能化量产测试

设备支持步进扫描、列表扫描双重测试模式，具备单次、连续两种扫描工况，扫描点数、扫描速率、驻留时间均可大范围灵活调节，可充分满足各类扫频测试、器件一致性检测需求。搭载射频上变频装置，有效拓展高频测试边界；支持自动、外部双重触发方式，结合完善的API编程文档，可快速对接各类自动化测试系统，适配企业智能化产线、一体化测试平台搭建，充分满足规模化量产测试需求。

5. 工业级可靠设计，适配多复杂工况稳定运行

设备采用轻量化紧凑型结构设计，整机尺寸430mm×380mm×100mm，重量≤3kg，机身小巧便携，既适配标准机架固定安装，也可满足户外现场移动式作业。电气适配性广泛，支持110V~240V宽电压、50/60Hz通用供电；环境耐受能力优异，标准工作温度区间为-10℃~+45℃，储存温度覆盖-40℃~+70℃，可在实验室、工业车间、户外现场、车载机房等复杂工况下长期稳定运行，设备可靠性与环境适应性行业领先。

四、核心设备参数

1. 射频核心参数

频率范围：9kHz~6.0GHz

频率分辨率：0.23Hz

基准频率：10MHz

温度稳定度：±0.5ppm（可选±5ppb高稳选件）

老化率：±1ppm/年（可选±0.1ppm/年高稳选件）

输出功率范围：9kHz~50kHz（-120dBm~0dBm）；50kHz~6.0GHz（-120dBm~+10dBm）

电平误差：≤±1dB

相位噪声：f=1GHz时，-98dBc/Hz@10kHz

杂散指标：谐波≤-40dBc，非谐波≤-60dBc

ALC动态范围：50dB（典型值），电平设置时间≤5ms

最大反向功率：1W，VSWR≤1.8

2. 扫描与触发参数

扫描方式：步进扫描、列表扫描

扫描模式：单次、连续

扫描范围：幅度全域、频率全域可调

扫描点数：2~65535（步进）、2~16383（列表）

驻留时间：20ms~50s

触发方式：自动触发、外部触发

3. 低频输出参数

输出波形：正弦波、方波、三角波、锯齿波

频率范围：正弦波0.1Hz~500kHz；方波0.1Hz~20kHz；三角波/锯齿波0.1Hz~100kHz

频率分辨率：0.1Hz

幅值范围：200mVp-p~2.0Vp-p，分辨率1mV

4. 调制参数

AM调制：调制深度0%~100%，调制速率20Hz~1MHz

FM调制：最大频偏2MHz，调制速率20Hz~1MHz

ϕM调制：调制相位0°~360°，调制速率20Hz~1MHz

5. 上变频参数

输入中频范围：200MHz±10MHz

输入信号幅度：-50dBm ~ 0dBm

输出频率范围：301MHz~6.0GHz

输出幅度范围：-120dBm ~ +10dBm

6. 通用参数

工作温度：-10℃~+45℃

储存温度：-40℃~+70℃

供电电源：110V~240V 50/60Hz

设备尺寸：430mm×380mm×100mm

设备重量：≤3kg

五、标准产品配置

整机主机、专用便携包、电源适配器、产品合格证、保修卡、出厂检测报告（最终配置以产品实际发货为准）

六、广泛应用场景

依托全面的功能配置、稳定的输出性能与灵活的拓展能力，鼎讯TM-060信号源可广泛适配多行业精密测试场景，涵盖轨道交通车载通信与雷达检测、雷达与电子对抗设备研发仿真、无线通信与物联网模组性能校准、射频器件量产质检、高校科研教学实验、广电设备与工业测控设备运维校准等场景，是政企实验室、研发企业、自动化生产产线的通用型核心测试设备。

七、品牌介绍

成都鼎讯信通科技有限公司深耕射频测试仪器领域多年，专注于国产射频测试设备的研发、生产与配套技术服务。公司始终聚焦行业测试痛点，持续迭代优化产品性能与核心技术，全力推进射频测试仪器国产化替代进程。旗下全系产品均通过标准化计量检测，具备性能稳定、精度可靠、性价比优异等核心优势。同时，公司可为客户提供设备选型、定制化测试方案、技术培训、自动化系统适配、全程售后质保等一站式服务，全方位满足各行业客户的设备研发、批量生产、精密检测核心需求。
