一机全能，智测无忧｜鼎讯ZN-080A手持式综合分析仪，破解野外射频运维难题

针对行业外场测试痛点，成都鼎讯信通自主研发ZN-080A手持式综合分析仪。设备采用高度集成化设计，融合多款专业测试仪器核心功能，兼顾高精度、便携性与可拓展性，彻底告别传统多设备堆叠的作业模式。依托轻量化机身、独立电池续航与全维度射频测试能力，可适配工程调试、日常运维、故障抢修、电磁勘测等多元场景，广泛应用于通信、电力、航空、军工、轨道交通等核心领域。

真实工程案例｜山地风电场无线通信故障高效排查

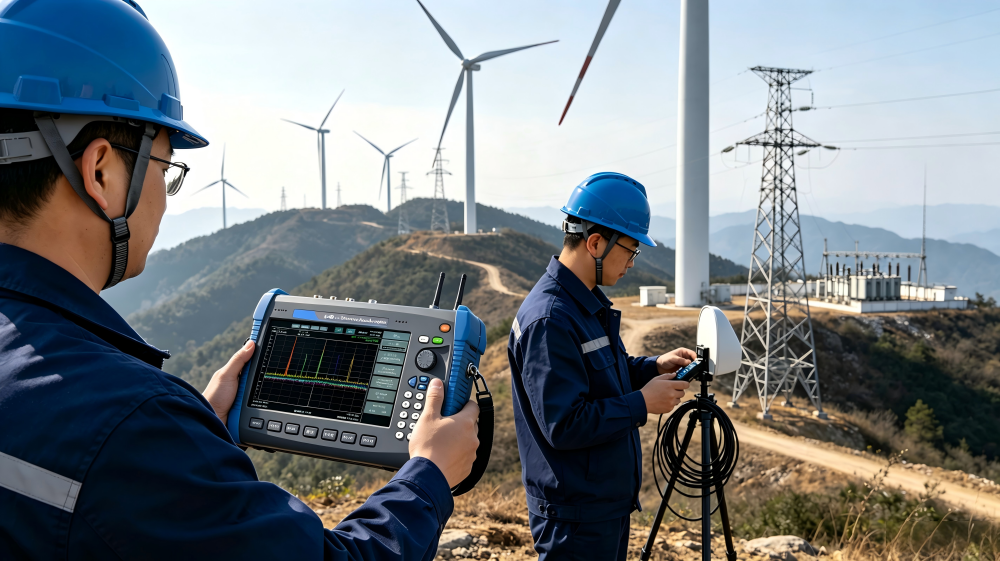

某山地风电场点位分散、地形复杂、作业条件受限，场内无线专网近期频繁出现通信波动、数据断连问题，风机运行监控信号间断丢失，直接影响设备安全稳定运行。传统多设备分段检测方式工序繁杂、耗时冗长，无法快速锁定复合型故障根源，严重拖慢运维进度。

为快速根治故障，现场运维团队采用鼎讯ZN-080A手持式综合分析仪开展全域勘测。依托设备一体化综合测试优势，一站式完成硬件检测、频谱扫描、干扰溯源、信号解调与数据归档，高效完成全流程故障处置。

第一步：天馈线精准检测，排查硬件隐性故障

运维人员启用设备矢量网络分析与天馈线测试功能，在100kHz～8GHz全频段内，逐段检测风机塔筒射频线缆的驻波比、插入损耗等核心参数。凭借高精度电缆故障定位功能，快速锁定2号风机馈线接头进水锈蚀隐患，明确线路损耗超标、驻波比异常是信号衰减、通信波动的核心硬件原因，为现场整改提供精准数据支撑。

第二步：全域频谱扫描，捕捉瞬时异常干扰

故障线缆整改复测合格后，部分风机通信波动问题仍未解决，判定现场存在外部电磁干扰。运维人员开启选配实时频谱分析功能，依托40MHz超大实时带宽、7μs超短时信号捕捉能力，结合频谱图、瀑布图、密度图多维观测，精准捕捉风机满负荷运行时的宽带杂散信号，确认干扰信号挤占专网频段，造成链路信号紊乱。

第三步：多点交叉定位，锁定干扰源头

为精准溯源干扰位置，设备开启专业干扰定位模块，通过自定义地图导入、轨迹跟踪、多点交叉定位技术，搭配定向天线全域扫测标记场强点位。同时借助矢量电压表比对多路射频信号的幅度与相位差异，排除器件互调干扰，最终精准锁定干扰源为场内升压站变频装置。

第四步：信号解调验证，数据闭环留存验收

运维人员通过AM/FM模拟解调功能，深度解析干扰信号特征与属性。利用设备LAN、USB高速接口，一键导出驻波、频谱、场强等全部测试数据，自动生成规范检测报告，实现故障排查、整改验证、数据归档的全流程闭环管理。

案例成效：本次复合型故障排查仅依托单台ZN-080A完成全部工序，无需频繁更换设备、无需依赖市电。内置电池可满足野外多点位长效作业需求，原本5天的排查工期，仅2天即可圆满完成，大幅压缩运维时长、降低人力成本，充分验证了设备在复杂野外工况下的高效性与稳定性。

产品核心优势｜一机全能，适配全场景外场测试

ZN-080A是专为外场调试、现场运维、故障勘测、电磁监测打造的一体化射频测试设备。整机集成高精度测试功能，兼顾专业性能与户外便携属性，全方位适配各行业现场综合测试场景。

1. 功能集成完备，支持灵活拓展升级

设备标配六大核心功能：矢量网络分析、天馈线测试、矢量电压测量、场强测量、扫频频谱分析、高级测量套件，可全面覆盖常规线路检测、参数测试、电磁勘测等基础场景。同时支持干扰定位、实时频谱分析、USB功率测量、模拟解调分析四项选配功能，可根据行业需求灵活拓展，适配高精度、定制化专业测试场景。

核心高精度参数：

• 矢量网络分析：频率范围100kHz～8GHz，支持S11、S21参数测量，可展示回波损耗、插入损耗、驻波比、相位、群延迟、Smith图、极坐标等多维测试数据；

• 扫频频谱分析：频率分辨率1Hz～5MHz，前置放大开启后噪声电平低至-162dBm@1Hz，相位噪声＜-98dBc/Hz @10kHz；支持信道功率、邻道功率、载噪比、三阶互调、Pass-Fail合格判定等高阶测量功能；

• 实时频谱分析：覆盖5kHz～8GHz全频段测试，40MHz实时分析带宽，可捕捉7μs短时突发信号；支持多类图像显示模式，兼容外触发、中频功率、频率模板等多种触发方式；

• 场强测量：支持点频、步进扫描、列表扫描三种作业模式，内置丰富天线因子，搭配定向/全向天线，可精准完成场强测试与定位；

• 模拟解调分析：AM解调调制率20Hz～100kHz、调制深度10%～95%；FM解调调制率20Hz～100kHz、频偏500Hz～400kHz，可精准解析各类调制信号特征。

2. 轻量化机身设计，适配野外复杂工况

设备采用工业轻量化一体化结构，尺寸334mm×242mm×68mm，重量≤4.1kg，单人可轻松手持、背负作业。搭载10.1英寸高亮LED触控屏，支持多点触控，强光户外画面清晰、操作流畅。内置大容量锂电池，满电连续工作时长可达3小时，彻底摆脱野外市电束缚。标配LAN、USB双接口，支持远程设备控制与测试数据快速导出，有效提升外勤作业效率。

3. 专业干扰定位，快速精准溯源信号

设备搭载高精度干扰定位系统，支持自定义地图导入、作业轨迹记录、多点交叉定位，可适配各类复杂陌生作业区域，快速锁定电磁干扰源头，解决外场干扰排查难、定位慢、溯源不准的行业痛点。同时可外接USB功率传感器探头，拓展高精度功率测量功能，进一步丰富测试场景。

核心应用领域

广泛适用于部队军工、电力电网、石油石化、航空航天、通信运营商、轨道交通、高速公路、新能源、广播电视、无线电管理、电子侦测对抗等行业，是工程调试、日常运维、故障抢修、电磁环境监测的核心专业设备。

结语

从多设备繁琐作业到单设备一体化智能勘测，鼎讯ZN-080A手持式综合分析仪凭借高度集成、高精度、轻量化、强适配的核心优势，一站式解决外场射频测试各类痛点。设备兼顾基础调试与高阶专业勘测能力，性能稳定、操作便捷，为各行业射频测试、设备运维、电磁监测提供高可靠、高性价比的国产化专业解决方案。
